Для чего нужен балансировочный клапан?

Для чего нужен балансировочный клапан?

    Балансировочные клапаны используются для регулирования и поддержания оптимального распределения потоков рабочей среды в системах отопления, охлаждения, водоснабжения и на других объектах. Их основная задача – обеспечивать стабильность давления, температуры и циркуляции теплоносителя, а также предотвращать возникновение аварийных ситуаций. К этой же категории трубопроводной арматуры относят запорные балансировочные клапаны, которые могут не только регулировать, но и полностью перекрывать поток.

Конструкция и принцип работы клапана

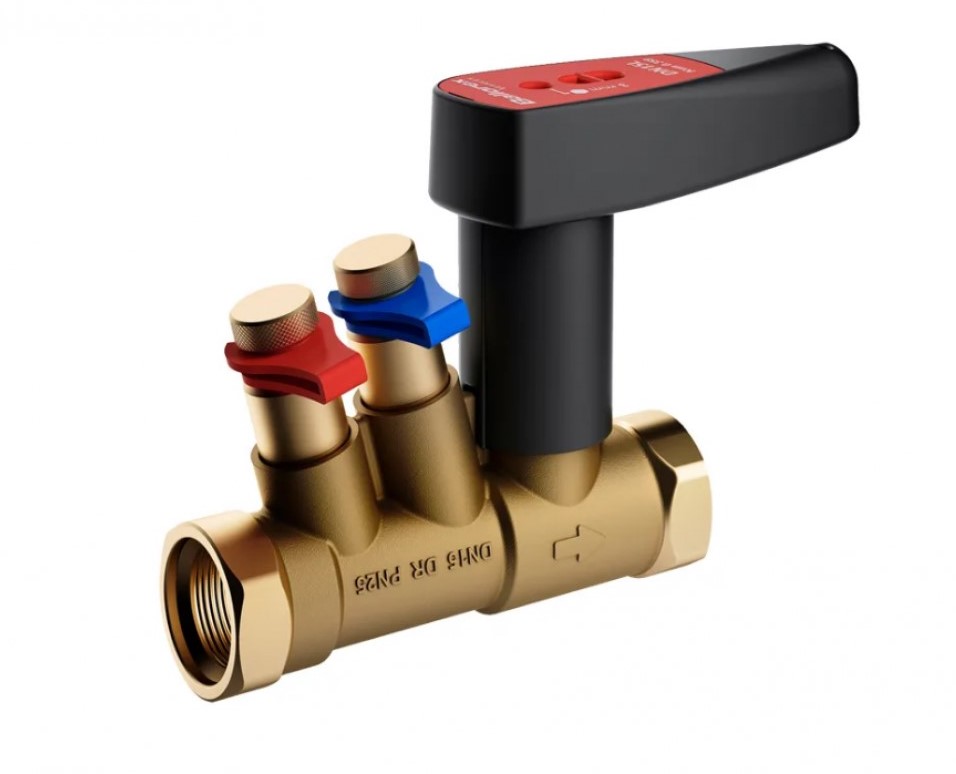

    Стандартный клапан балансир состоит из следующих элементов:
• корпус (обычно металлический), защищающий основные детали от повреждений;
• механизм регулировки (балансировки) – затвор-золотник со штоком;
• управляющая рукоятка, позволяющая менять положение золотника;
• присоединительные элементы (фланцы, резьба – в зависимости от предусмотренного производителем типа монтажа).
    В некоторых моделях есть дополнительные детали, упрощающие использование клапана. Например, фиксаторы положения рукоятки снижают риск случайного сбивания настроек, а индикаторы положения затвора помогают быстро оценить состояние узла.
    Принцип работы балансировочного клапана простой: шток перемещается (вручную пользователем или по сигналу управляющего устройства) и изменяет размеры проходного сечения трубы. Это изменяет сопротивление потока при прохождении через узел, в результате настраиваются необходимые рабочие параметры системы.

Плюсы и минусы балансировочных клапанов

    Как и у любой другой арматуры, у балансировочников есть преимущества и недостатки. Что относят к плюсам таких клапанов:
• Повышают эффективность работы отопления и других систем, что позволяет снизить эксплуатационные расходы. • Снижают риск аварийных ситуаций и перегрузок, за счет чего увеличивается общий срок службы оборудования.
• Обеспечивают удобное (в том числе автоматизированное) регулирование обогрева в системах отопления, повышая комфорт пользователей.
    Среди недостатков балансировочных клапанов – относительно высокая цена (по сравнению с вентилями и другими элементами более простой конструкции). Однако при использовании по назначению установка балансировочника является экономически оправданной.

Где используются балансировочные клапаны

    Простой принцип действия и высокая эффективность делают балансировочные клапаны востребованными. Зачем и где можно использовать такую арматуру:
• Бытовые системы отопления в частных домах, коттеджах. На таких относительно небольших объектах клапаны помогают обеспечить комфортные условия даже в отдаленных от котла комнатах без общего перегрева помещений, радиаторов и узлов трубопровода.
• Промышленные отопительные системы. Балансировочные клапаны на таких объектах обеспечивают точную регулировку параметров, защищают от перепадов давления, делают работу оборудования более экономичной.
• Системы охлаждения. Балансировочный клапан ставится не только на отопление, но и на охлаждающие контуры. Основная задача элемента – обеспечить равномерное распределение охладителя.
• Системы водоснабжения, в которых есть сложности с обеспечением равномерного поступления ресурса разным потребителям. Балансировочники возможно использовать на горячих и холодных водопроводах, сетях подачи технической воды.
• Любые другие системы, в которых важно обеспечить равномерную циркуляцию потока. Клапаны используются на объектах с жидким носителем, подачей пара и другими рабочими средами. Сфера применения ограничена только техническими характеристиками, установленными производителем.

Ассортимент и основные характеристики

    Знание основных технических характеристик помогает правильно подобрать балансировочник для конкретной системы. Ниже рассмотрим самые важные параметры: материал изготовления корпуса, способ присоединения к трубе, тип управления и размеры.

Материал корпуса

    Выбор материала корпуса балансировочного клапана зависит от характеристик системы, в которой он будет использоваться: от требований к коррозионной стойкости, механической прочности, температурному режиму работы.
    В промышленности и бытовых отопительных сетях часто используются следующие виды корпусов:
• Чугунные – устойчивые к коррозии, долговечные, относительно недорогие. Главные минусы чугуна – хрупкость и большой вес. Такие корпуса обычно у моделей со средними и большими диаметрами.
• Латунные – стойкие к коррозии, прочные корпуса. Латунный сплав дороже чугуна, однако благодаря хорошим эксплуатационным характеристикам часто используется в балансировщиках малых диаметров. Из латуни также делают габаритные модели с высокими требованиями к качеству материалов изготовления.
• Стальные корпуса универсальные, обеспечивают хорошую защиту узла от воздействий окружающей среды, могут работать в отопительных, водопроводных и других системах. Используются в клапанах разных диаметров – от малых до больших.

Способ присоединения

    Балансировочные устройства продаются с присоединительными деталями, диктующими тот или иной способ монтажа. В моделях малых диаметров чаще всего используется муфтовое резьбовое соединение, которое обеспечивает следующие преимущества:
• Простой монтаж, не требующий особых навыков и дорогих специализированных инструментов.
• Высокая скорость проведения работ.
• Возможность относительно быстрой разборки соединения, что упрощает демонтаж и ремонт.
• Надежная фиксация (при использовании качественных материалов и правильном выборе балансировочного узла).
    Также востребованы модели с фланцевым присоединением. По бокам таких клапанов производителем установлены фланцы, которые стягиваются болтами или шпильками. Повышенная прочность фланцевого соединения позволяет использовать такие модели на участках с высокими нагрузками и трубопроводах большого диаметра. К плюсам устройств этого типа также стоит отнести возможность быстрой разборки.
    Еще один способ присоединения трубопроводных узлов – сварка. Обеспечивает компактное, прочное неразъемное соединение металлических деталей, но требует специального оборудования и навыков, а также подходящих условий для проведения монтажа.

Тип управления

    По способу управления клапаны делят на две группы – ручные и автоматические. В моделях первого типа положение вентиля изменяется пользователем, который поворачивает ручку, дистанционно подавать команды на устройство нельзя. У ручных моделей есть несколько плюсов:
• более простая конструкция, меньше деталей, которые могут сломаться;
• доступность (как правило, ручные модели дешевле автоматических);
• несложный монтаж, меньше настроек, упрощенное обслуживание.
    Автоматические модели подходят, если нужен узел с возможностью дистанционного управления. Они переключают положения балансировочного клапана без вмешательства пользователя, реагируя на те или иные события (например, изменение давления или температуры теплоносителя).

Размер

    Габариты балансировочного клапана подбираются с учетом размерных характеристик трубопровода и необходимой пропускной способности узла. Стандартное обозначение размера арматуры – номинальный диаметр, в маркировке указывается после букв ДУ или DN. Этот показатель рассчитывается в миллиметрах и обозначает условный проход устройства.
    У резьбовых муфтовых моделей диаметр резьбы, как правило, обозначается в дюймах. Вот несколько популярных размеров:
• 1/2 дюйма – примерно соответствует ДУ15 и подходит для труб очень малых диаметров.
• 3/4 дюйма (ДУ20) – еще один популярный малый размер для сетей разных типов.
• 1 дюйм (ДУ25) – балансировочные клапаны для сетей со средним расходом.
• 1 и 1/4 дюйма; 1 и 1/2 дюйма – средние размеры, примерно соответствующие ДУ32-ДУ40.
• 2 дюйма; 2 и 1/2 дюйма (ДУ примерно 50-60 мм) – достаточно крупные диаметры резьбы, обычно используются в сетях с большим расходом теплоносителя.

Монтаж, настройка и обслуживание

    Балансировочные элементы устанавливаются на сети после их прочистки. Монтаж возможен на вертикальных и горизонтальных участках, при этом необходимо следовать указаниям производителя и соблюдать направление рабочей среды (обычно указывается на корпусе стрелками). Перед балансировочником рекомендуется монтировать фильтр-грязевик, который будет улавливать загрязняющие частицы из потока.
    Настройка узла выполняется по инструкции производителя с учетом потребностей пользователей системы. Обслуживание включает регулярный осмотр балансировочников, при необходимости – очистку и смазку деталей.
    В ООО «Газоучет» можно заказать балансировочные клапаны с ручным или автоматизированным управлением для отопления и других систем. Мы также продаем вентили, краны, задвижки, затворы, компенсаторы и другие трубопроводные элементы.
