Что такое регулирующий клапан?

    Регулирующий клапан – арматура для управления потоком рабочей среды в трубопроводах разных типов. Конструкция узла позволяет частично перекрывать сечение трубы, оставляя проход больших или меньших размеров. Таким образом меняется пропускная способность и давление участка системы.

Конструкция и принцип действия

    Конструкция регулирующего клапана состоит из нескольких основных компонентов: • металлический корпус;
• уплотнитель (делает узел герметичным, защищает от утечек рабочей среды);
• запорный элемент (затвор, перекрывающий просвет трубы);
• шток (нужен для управления затвором клапана);
• привод или другие управляющие элементы;
• крепежные детали (например, фланцы) для присоединения к трубе.
    Принцип работы регулирующего клапана прост: вручную или автоматически подается сигнал на привод, по которому приводится в движение шток. Шток воздействует на запорную часть, которая опускается, частично перекрывая трубопровод. Таким образом регулируется объем проходящей через узел рабочей среды, из-за чего меняется давление на участке.

Использование регулирующих клапанов

    Основное назначение арматуры – регулировка давления и пропускной способности труб – обеспечивает востребованность клапанов в разных сферах. Так, ими комплектуются водопроводы с горячей и холодной водой, системы отопления, нефтепроводы, газопроводы. Клапан, регулирующий давление, также может устанавливаться на производственных трубопроводах в пищевой, химической, перерабатывающей, фармацевтической промышленности и на других производственных объектах.

Характеристики и ассортимент клапанов

    Производители предлагают разные виды регулирующих клапанов, отличающиеся по размерам, расчетным нагрузкам и другим эксплуатационным параметрам. Ниже рассмотрим самые важные технические характеристики, непосредственно влияющие на использование арматуры.

Количество потоков

    Для управления одним потоком рабочей среды используются двухходовые регулирующие клапаны. Они могут быть прямыми и угловыми: модели второго типа устанавливают на поворотные участки труб.

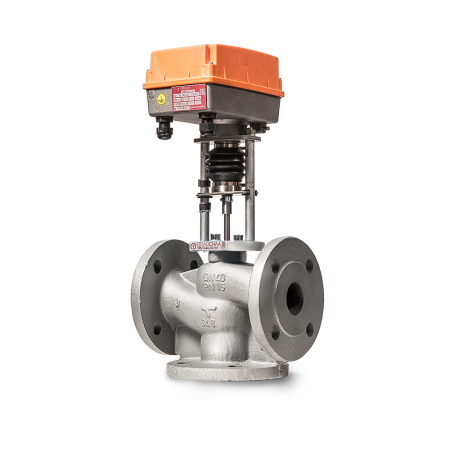

    Если необходимо работать с двумя потоками рабочей среды (например, при изготовлении смесей на производственных площадках), используются трехходовые клапаны. Это модели с тремя патрубками, к которым можно подключить разные потоки.

Материал

    Клапаны выпускаются в прочных металлических корпусах, способных выдерживать перепады давления и другие механические воздействия. В зависимости от технологии производства их можно разделить на литые, сварные, кованые, штампованные и комбинированные.
    Регулирующие узлы также классифицируют по составу сплава. В промышленности широко распространены чугунные клапаны. Они сравнительно недорогие (разница в стоимости особенно очевидна в габаритных моделях), отличаются хорошей термостойкостью, надежностью. Еще один вид клапанов – стальные. Корпуса из стали отличаются прочностью, устойчивостью к химическим воздействиям.
    Материал клапана подбирают с учетом состава рабочей среды, проходящей по трубопроводу. Также важно учитывать условия эксплуатации (температурный режим, уровень влажности).

Способ управления

    По способу управления клапаны бывают ручными или автоматическими. Первый тип используется реже, в основном на небольших объектах. В промышленности преобладают автоматические устройства, которые могут срабатывать по сигналу датчика – при достижении определенных значений давления или других пороговых параметров.
    Клапаны могут комплектоваться механическим, пневматическим, электромагнитным, гидравлическим или электрическим приводом. Наиболее распространены модели последнего типа. Электроприводы обеспечивают быстрое срабатывание узла, достаточно просты в монтаже и обслуживании.

Конструктивное исполнение затвора

    По виду затвора выделяют следующие типы регулирующих клапанов:
• Односедельные – с плунжером, который может двигаться через специальное седло.
• Двухседельные – по исполнению аналогичны предыдущему типу затворов, но с двумя седлами. Обычно используются на трубах больших диаметров.
• Клеточные – с затвором в виде полого цилиндра в клетке с отверстиями.
• Мембранные – с гибкой мембраной, которая управляется пневматическим или гидроприводом.
• Золотниковые – с затвором из седла и золотника. Такие клапаны часто применяются в системах теплоснабжения.

Размеры

    Регулирующие клапаны используют как на трубах малого диаметра, так и на системах с высоким расходом. Габариты арматуры подбираются под размерные характеристики трубопровода. Основной параметр, на который стоит ориентироваться – условный проход или ДУ. Показатель обозначает внутренний диаметр, по которому может проходить рабочая среда. Производители предлагают клапаны с разными условными проходами:
• малые диаметры – ДУ15, ДУ20, ДУ25, ДУ32, ДУ40.
• средние размеры – ДУ50, ДУ65, ДУ80, ДУ100.
• под магистральные линии и другие крупные трубы – ДУ150, ДУ200, ДУ300.

Маркировка клапанов

    Клапаны маркируются буквенно-цифровыми кодами, правила составления которых прописываются в стандартах. В соответствии с ГОСТ сначала указывается разновидность арматуры, затем – материал корпуса, на третьем месте – обозначение привода, на последнем – какие материалы использовались в уплотнениях.
    Например, в модели с кодом 25с947нж «25» обозначает, что узел является регулирующим клапаном, «с» обозначает стальной корпус, «947» – наличие электрического привода, «нж» – уплотнения из нержавеющей стали.

Особенности монтажа

    Регулирующие клапаны фиксируются на трубе разъемными или неразъемными соединениями. Самый распространенный способ монтажа – на фланцы. У такого присоединения клапана есть несколько плюсов:
• прочная фиксация (фланцы стягиваются металлическими болтами, шпильками или другим крепежом);
• герметичность (благодаря качественным уплотнениям);
• возможность демонтажа клапана без повреждения трубы.
Регулирующие клапаны также устанавливаются на резьбовые, штуцерные соединения, привариваются. Вариант монтажа подбирается с учетом особенностей трубы.
