Что такое компенсаторы для трубопроводов?

    Компенсаторы для трубопроводов позволяют компенсировать деформации, вызванные температурным расширением материалов, механическими и другими воздействиями. Благодаря этому сохраняется целостность трубы и поддерживаются эксплуатационные параметры, необходимые для безопасного функционирования системы.

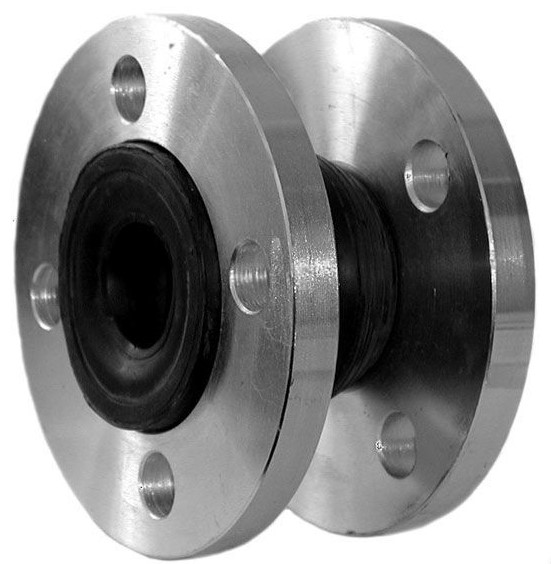

    Конструктивное исполнение разных типов компенсаторов может отличаться, однако они имеют одинаковый принцип работы. Устройство выглядит как стандартный узел трубопровода, через который проходит рабочая среда. Основная часть компенсатора выполнена из материалов, способных сжиматься и растягиваться – это может быть мягкая резина или металлический гофрированный сильфон. По краям арматуры расположены присоединительные элементы (например, муфтовые или фланцевые).

Плюсы и минусы

    Использование температурного компенсатора обеспечивает следующие преимущества:
• Надежно защищают трубы от термических деформаций и сдвигов, продлевают срок их службы.
• Расширяют возможности по проектированию сложных высоконагруженных инженерных систем.
• Имеют достаточно простую конструкцию, поэтому отличаются высокой надежностью, долго служат.
• Способны снижать уровень вибраций и шума при работе системы.
    К минусам использования компенсаторов можно отнести необходимость дополнительных расходов на оснащение системы и техническое обслуживание, а также недостаточную для некоторых объектов эффективность компенсаций. Необходимость установки тех или иных компенсирующих устройств на конкретном объекте определяется при проектировании с учетом расчетных параметров трубопровода.

Сферы применения компенсаторов

    Основное назначение компенсирующих элементов – снижение вреда от вибрационных, термических и прочих воздействий, поэтому они используются, в первую очередь, в нагруженных сетях со сложными условиями эксплуатации. Какие объекты чаще всего комплектуют компенсаторами:
• Системы отопления. Высокие температуры теплоносителя, перепады давления могут вызвать смещения или повреждения стенок трубопровода. Компенсирующий узел позволяет сохранить конфигурацию и работоспособность участка в меняющихся условиях.
• Сети водоснабжения. Зачем нужны компенсаторы для водопровода: защищают трубы от перепадов температур внешней или рабочей среды, гидроударов.
• Промышленные трубопроводы, по которым транспортируются жидкости, пар, газ, нефтепродукты.
• Прочие системы с высокими температурами рабочих сред, вибрациями и другими нагрузками.

Разновидности и основные характеристики

    Компенсаторы, предназначенные для трубопроводов разных конфигураций, отличаются по конструктивным особенностям и эксплуатационным параметрам. Рассмотрим основные характеристики, необходимые для выбора модели.

По конструкции и материалу

    Компенсаторы бывают сальниковые (главный рабочий элемент – гибкий сальник); линзовые (из растяжимых линз и металлического патрубка); сильфонные (компенсируют тепловые расширения и сжатия за счет гофрированного сильфона). Сильфонные устройства могут быть многослойными и однослойными. Многослойные модели состоят из нескольких слоев гофрированного материала, что обеспечивает им дополнительную прочность.     Из чего делают трубопроводную арматуру разных типов:
• Компенсаторы с эластичным рабочим элементом называют «резиновыми». Их изготавливают из устойчивых к износу каучуков. Широко распространены модели из этилен-пропиленового диенового мономера (EPDM). Они могут работать с разными рабочими средами (включая агрессивные химические вещества), выдерживают высокие и низкие температуры.
• Также существуют резиновые NBR компенсаторы, основная часть которых изготовлена из нитрил-бутадиенового каучука. По диапазону рабочих температур они уступают EPDM, но для многих трубопроводов это некритичный недостаток. NBR устойчив к воздействиям бензинов, масел, нефтепродуктов, способен долго выдерживать сильные вибрации.
• Сильфонные компенсаторы обычно изготавливают из стальных сплавов, в том числе нержавеющих. Стальные модели прочные, устойчивы к ударам и воздействиям различных агрессивных веществ. Нержавеющая арматура подходит для эксплуатации в системах отопления и на других участках с повышенной влажностью.
    В отдельную группу можно выделить разгруженные компенсаторы для трубопроводов. Они отличаются от обычных сильфонных или сальниковых наличием дополнительных деталей, позволяющих снять часть нагрузки с основной системы и передать ее на другие конструктивные элементы (опоры, фундаменты и т.д.).

По способу монтажа

    По технологии установки выделяют следующие виды компенсаторов трубопроводов:
• Муфтовые. Главный плюс таких соединений – простота сборки и разборки узлов. Муфты используются как на стальных сильфонных компенсаторах, так и на резиновых моделях.
• Фланцевые – металлические разборные соединения, обеспечивающие прочную фиксацию.
• Приварные. К этому виду относят металлические компенсаторы для установки на участки, допускающие проведение сварочных работ. Модели под приварку компактные, но неразборные, что ограничивает сферу их применения.

По рабочему давлению

    Номинальное давление, на которое рассчитан компенсатор, указывается в маркировке после букв PN. Маркировка PN 16 обозначает, что устройство может работать в системах с максимальным давлением 1,6 МПа. Компенсаторы для труб PN 16 широко распространены и используются на средненагруженных объектах.
    Также востребованы модели PN 25, рассчитанные на работу с давлением до 2,5 МПа. Такие компенсаторы устанавливают в системы с повышенными нагрузками.

Особенности установки и обслуживания

    Монтаж компенсаторов осуществляется квалифицированным персоналом с соблюдением требований, установленных производителем. Установка выполняется строго на участках, предусмотренных проектной документацией объекта. Стандартное обслуживание системы включает периодический осмотр узлов и их своевременную замену.
