    Аббревиатура ГРПШ расшифровывается как газорегуляторный пункт шкафной. Это комплект оборудования для преобразования давления входящего потока, собранного и установленного в шкаф из огнеупорных материалов. Главная задача ГРПШ – поддержание стабильных показателей газа на выходе с учетом потребностей потребителей. В статье рассмотрим конструкцию шкафных пунктов, разберем основные технические характеристики, принцип работы и особенности установки.

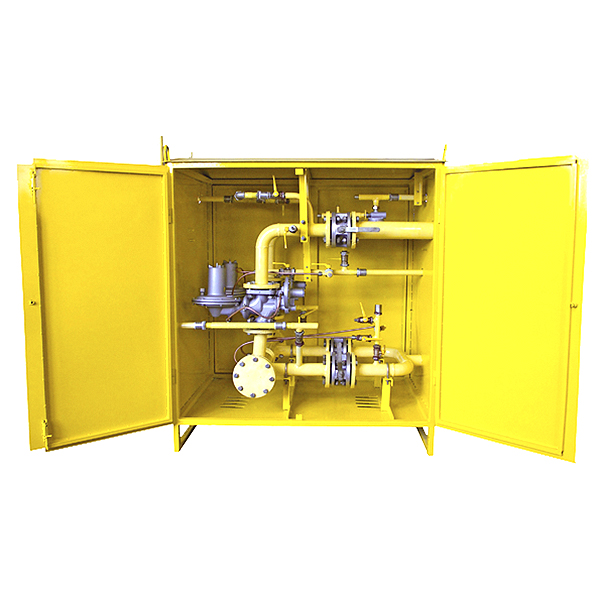

Конструкция ГРПШ

    Стандартный газорегуляторный пункт включает несколько компонентов:

РДГК (расшифровка – регулятор давления газа комбинированный) – основная часть оборудования, которая преобразует показатели входящего потока и обеспечивает безопасную подачу ресурса.

Входная и выходная арматура (краны, вентили). В зависимости от конструкции ГРПШ газ может поступать через один или два выхода.

ПСК и ПЗК (можно расшифровать как предохранительный сбросной и запорный клапан соответственно). Срабатывают при возникновении аварийных ситуаций.

Манометры – позволяют замерять давление на разных участках ГРПШ.

Фильтры – убирают из газа примеси, способные повредить чувствительное оборудование.

    Такое устройство позволяет ГРПШ работать следующим образом: сначала газ поступает в шкаф, проходит через фильтры, очищается и переходит в РДГК. Здесь среднее или высокое давление преобразуется в более низкое. Через выходной узел ГРПШ газовый поток с заданными параметрами уходит к потребителям. Если давление слишком высокое, срабатывают защитные клапаны.

Плюсы и минусы ГРПШ

К преимуществам шкафных пунктов относят:

простоту установки (всё, что нужно, уже собрано в один корпус);

несложное обслуживание (в стандартной комплектации ГРПШ сохраняется быстрый доступ к оборудованию);

большой выбор готовых комплектов с разными техническими характеристиками.

    Минусом ГРПШ можно назвать необходимость выбирать из готовых решений. Однако многие производители делают наполнение шкафных пунктов на заказ, что позволяет заказать любую необходимую конфигурацию.

Где используются газорегуляторные пункты

    Основное назначение ГРПШ – регулировка параметров газа в жилых домах и на других объектах. Возможна установка как на бытовом газопроводе, питающем коттедж или многоквартирный дом, так и на крупной магистральной системе газоснабжения, в газовой котельной.

    Для малых объектов с относительно невысоким расходом газа выпускают ГРПШ бытового класса – достаточно простые, функциональные решения. Для крупных потребителей (производственные площадки, большие сельскохозяйственные объекты с газовым оборудованием и т.д.) предлагаются высокопроизводительные промышленные шкафные пункты.

Характеристики и параметры выбора ГРПШ

    Шкафные газовые пункты обладают широким диапазоном технических характеристик, которые важно учитывать при выборе комплектации. К основным параметрам ГРПШ относятся:

Технологическая схема установленного оборудования. Выпускаются пункты с одной или двумя линиями редуцирования, с байпасом или без. В одном ГРПШ может быть несколько регуляторов давления газа с разными параметрами.

Размеры. Бытовые шкафные пункты достаточно компактны, оборудование промышленного класса более габаритное.

Наличие счетчиков газа или других дополнительных элементов.

Диапазон регулировок – максимальное и минимальное входное и выходное давление газа определяются производителем и указываются в технических характеристиках газораспределительного пункта.

Пропускная способность: определяет максимальное количество газа, который может проходить через оборудование за единицу времени.

Особенности монтажа, запуска и эксплуатации ГРПШ

    Место для монтажа ГРПШ выбирается с учетом климатического исполнения модели. При необходимости выполняется утепление, дополнительная отделка служебного помещения. В месте установки не должно быть горючих материалов. Монтаж и запуск осуществляются квалифицированным персоналом в соответствии с инструкциями производителей.
    Правильная эксплуатация ГРПШ включает регулярный осмотр узлов. Периодичность определяется производителем, при необходимости возможны более частые проверки. Своевременный ремонт обеспечит максимальный срок жизни всех элементов газорегуляторной системы.
